Article

Code

Description

1 Code de l'entreprise

C

Code de l'entreprise

2 Nom du produit

G

Capteur photoélectrique

3 Forme de la coque

F

Carré

Code à 4 dimensions

50

50 = 50 carré 50

5 Type de produit

Sans

Sans = Type haut de gamme (coque grise foncée)

E

E = Type standard (coque noire)

6 Forme d'installation

D

Type diffuse-réfléchissant

R

Type rétro-réfléchissant

T

Type à travers-méthode

7 Distance de détection

4

4=4m

8 Mode de sortie

K

AC 2 fils

P

PNP 3 fils

N

NPN 3 fils

J

Relais

9 État de sortie

A

NO

B

NC

C

NO+NC

10 Connexion

Sans

Sans: Fil de plomb

T

Branchement

R

Fils de câblage Branchement

Modèle

Haut de gamme

type

CGF50-D30JC

CGF70-D50JC

Standard

type

CGF50E-D30JC

CGF70E-D50JC

Distance de détection

30cm (réglable)

50cm (réglable)

Hystérésis

3-20%

Source lumineuse

LED (880nm) LED infrarouge (880nm)

Consommation

actuelle

25mA

Alimentation électrique

(Tension de fonctionnement)

24-250VDC/AC (Type haut de gamme)

10-30VDC / 90-250VAC (Type standard)

Temps de réponse

< 8,2 ms

Tension résiduelle

Max. 1V

Influence de la température

Max. ±10% pour la distance de détection à une température ambiante de 20℃

Sortie de contrôle

3A

Résistance d'isolation

Min. 50MΩ (à 500VDC megger)

Rigidité diélectrique

1500VAC 50/60Hz pendant 1 minute

Vibration

Amplitude de 1mm à une fréquence de 10 à 55Hz (pendant 1 min.)

dans chacune des directions X, Y, Z pendant 2 heures

Choc

500m/s2 (environ 50G) dans les directions X, Y et Z pendant 3 fois

Indicateur

(LED) Indicateur de fonctionnement (LED rouge)

Température ambiante

-15~+55℃ (sans givrage)

Température de stockage

-15~+55℃ (sans givrage)

Humidité ambiante

35~95%HR (sans condensation)

Circuit de protection

Circuit de protection contre les surtensions

Matériel

Boîtier : ABS, Surface de détection : PMMA,

S Câble standard (gris) : Chlorure de polyvinyle (PVC),

Câble résistant à l'huile (noir) : Chlorure de polyvinyle résistant à l'huile (PVC)

Câble

Type haut de gamme

φ6, 5P, 2m

/

(AWG22, Diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Type standard

φ6, 5P, 1,5m

/

(AWG22, Diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Protection

IP65

Modèle

Type haut de gamme

CGF50-D30NA

CGF50-D30NB

CGF50-D30NC

CGF50-D30PA

CGF50-D30PB

CGF50-D30PC

CGF70-D50NA

CGF70-D50NB

CGF70-D50NC

CGF70-D50PA

CGF70-D50PB

CGF70-D50PC

Type standard

CGF50E-D30NA

CGF50E-D30NB

CGF50E-D30NC

CGF50E-D30PA

CGF50E-D30PB

CGF50E-D30PC

CGF70E-D50NA

CGF70E-D50NB

CGF70E-D50NC

CGF70E-D50PA

CGF70E-D50PB

CGF70E-D50PC

Distance de détection

30cm (réglable)

50cm (réglable)

Hystérésis

3-20%

Source lumineuse

LED infrarouge (880nm)

Courant de consommation

25mA

Alimentation électrique
(Tension de fonctionnement)

10-30VDC

Temps de réponse

< 8,2 ms

Tension résiduelle

Max.1V

Influence de la température

Max. ±10% pour la distance de détection à une température ambiante de 20℃

Sortie de contrôle

Max. 200mA

Résistance d'isolation

Min. 50MΩ (à 500VDC megger)

Rigidité diélectrique

1500VAC 50/60Hz pendant 1 minute

Vibration

Amplitude de 1mm à une fréquence de 10 à 55Hz (pendant 1 min.)

dans chacune des directions X, Y, Z pendant 2 heures

Choc

500m/s2 (environ 50G) dans les directions X, Y et Z pendant 3 fois

Indicateur

Indicateur de fonctionnement (LED rouge)

Température ambiante

-15~+55℃ (sans givrage)

Température de stockage

-15~+55℃ (sans givrage)

Humidité ambiante

35~95%HR (sans condensation)

Circuit de protection

Circuit de protection contre les surtensions, circuit de protection contre les surintensités

Qualité du matériau
Matériel

Boîtier : ABS, Surface de détection : PMMA,

Câble standard (gris) : Chlorure de polyvinyle (PVC),

Câble résistant à l'huile (noir) : Chlorure de polyvinyle résistant à l'huile (PVC)

Câble

Type haut de gamme

φ6, 3P,4P, 2m

/

(AWG22, Diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Type standard

φ6, 3P,4P, 1.5m

/

(AWG22, Diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Protection

IP65

Modèle

Type haut de gamme

CGF50-R4JC

CGF70-R5JC

Type standard

CGF50E-R4JC

CGF70E-R5JC

Distance de détection

4m

5m

Hystérésis

3-20%

Source lumineuse

LED (880nm) LED infrarouge (880nm)

Courant de consommation

25mA

Alimentation électrique
(Tension de fonctionnement)

24-250VDC/AC (Type haut de gamme)
10-30VDC / 90-250VAC (Type standard)

Temps de réponse

< 8,2 ms

Réflecteur

TD08

Tension résiduelle

1V ou moins Max. 1V

Influence de la température

Max. ±10% pour la distance de détection à une température ambiante de 20℃

Sortie de contrôle

3A

Résistance d'isolation

Min. 50MΩ (à 500VDC megger)

Rigidité diélectrique

1500VAC 50/60Hz pendant 1 minute

Vibration

Amplitude de 1mm à une fréquence de 10 à 55Hz (pendant 1 min.)

dans chaque direction X, Y, Z pendant 2 heures

Choc

500m/s2 (environ 50G) dans les directions X, Y et Z pendant 3 fois

Indicateur

Indicateur de fonctionnement (LED rouge)

Température ambiante

-15~+55℃ (sans givrage)

Température de stockage

-15~+55℃ (sans givrage)

Humidité ambiante

35~95%HR (sans condensation)

Circuit de protection

Circuit de protection contre les surtensions,

Matériel

Boîtier : ABS, Surface de détection : PMMA,

Câble standard (gris) : Chlorure de polyvinyle (PVC),

Câble résistant à l'huile (noir) : Chlorure de polyvinyle résistant à l'huile (PVC)

Câble

Type haut de gamme

φ6, 5P, 2m

/

(AWG22, Diamètre du noyau : 0,1mm, Nombre de noyaux : 22, Diamètre de l'isolant : ø1,25

/

Type standard

φ6, 5P, 1,5m

/

(AWG22, Diamètre du noyau : 0,1mm, Nombre de noyaux : 22, Diamètre de l'isolant : ø1,25

/

Protection

IP65

Modèle

Haut de gamme

Type

CGF50-R4NA

CGF50-R4NB

CGF50-R4NC

CGF50-R4PA

CGF50-R4PB

CGF50-R4PC

CGF70-R5NA

CGF70-R5NB

CGF70-R5NC

CGF70-R5PA

CGF70-R5PB

C GF70-R5PC

Standard

Type

CGF50E-R4NA

CGF50E-R4NB

CGF50E-R4NC

CGF50E-R4PA

CGF50E-R4PB

CGF50E-R4PC

CGF70E-R5NA

CGF70E-R5NB

CGF70E-R5NC

CGF70E-R5PA

CGF70E-R5PB

CGF70E-R5PC

Distance de détection

4m

5m

Hystérésis

3-20%

Source lumineuse

LED (880nm) LED infrarouge (880nm)

Courant de consommation

25mA

Alimentation
(Tension de fonctionnement)

10-30VDC

Temps de réponse

< 8,2ms

Réflecteur

Type haut de gamme

TD08

Type standard

TD09

TD05

Tension résiduelle

Max. 1V

Influence de la température

Max. ±10% pour la distance de détection à une température ambiante de 20℃

Sortie de contrôle

Max. 200mA

Résistance d'isolation

Min. 50MΩ (à 500VDC megger)

Rigidité diélectrique

1500VAC 50/60Hz pendant 1 minute

Vibration

Amplitude de 1 mm à une fréquence de 10 à 55 Hz (pendant 1 minute)

dans chaque direction X, Y, Z pendant 2 heures

Choc

500 m/s2 (environ 50G) dans les directions X, Y, Z pour 3 fois

Indicateur

Indicateur de fonctionnement (LED rouge)

Température ambiante

-15~+55℃ (sans formation de glace)

Température de stockage

-15~+55℃ (sans formation de glace)

Humidité ambiante

35~95%HR (Pas de condensation)

Circuit de protection

Circuit de protection contre les surtensions, circuit de protection contre les surintensités

Matériel

Boîtier : ABS, Surface de détection : PMMA,

Câble standard (gris) : Chlorure de polyvinyle (PVC),

Câble résistant à l'huile (noir) : Chlorure de polyvinyle résistant à l'huile (PVC)

Câble

Type haut de gamme

φ6, 3P,4P, 2m

/

(AWG22, diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Type standard

φ6, 3P,4P, 1,5 m

/

(AWG22, diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Protection

IP65

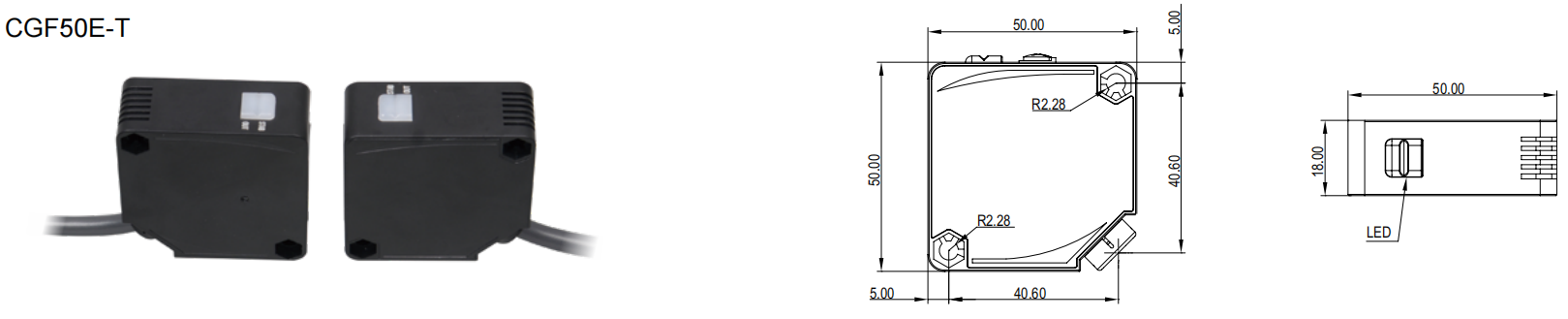

Modèle

Type haut de gamme

CGF50-T10JC

CGF70-T15JC

Type standard

CGF50E-T10JC

CGF70E-T15JC

Distance de détection

10m

15m

Hystérésis

3-20%

Source lumineuse

LED infrarouge (880nm)

Courant de consommation

50mA

Alimentation électrique (tension de fonctionnement)

24-250VDC/AC (type haut de gamme)
10-30VDC / 90-250VAC (type standard)

Temps de réponse

< 8,2ms

Tension résiduelle

Max. 1V

Influence de la température

Max. ±10% pour la distance de détection à une température ambiante de 20℃

Sortie de contrôle

3A

Résistance d'isolation

Min. 50MΩ (à 500VDC megger)

Rigidité diélectrique

1500VAC 50/60Hz pendant 1 minute

Vibration

Amplitude de 1mm à une fréquence de 10 à 55Hz (pendant 1 min.)

dans chaque direction X, Y, Z pendant 2 heures

Choc

500 m/s2 (environ 50G) dans les directions X, Y, Z pour 3 fois

Indicateur

Indicateur de fonctionnement (LED rouge)

Température ambiante

-15~+55℃ (sans formation de glace)

Température de stockage

-15~+55℃ (Pas de givrage)

Humidité ambiante

35~95%HR (Pas de condensation)

Circuit de protection

Circuit de protection contre les surtensions

Matériel

Boîtier : ABS, Surface de détection : PMMA,

Câble standard (gris) : Chlorure de polyvinyle (PVC)

Câble résistant à l'huile (noir) : Chlorure de polyvinyle résistant à l'huile (PVC)

Câble

Type haut de gamme

φ6, 5P, 2m

/

(AWG22, diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Type standard

φ6, 5P, 1,5m

/

(AWG22, diamètre du noyau : 0,1 mm,

Nombre de noyaux : 22,

Diamètre de l'isolant : φ1,25

/

Protection

IP65

Modèle

Type haut de gamme

CGF50-T10NA

CGF50-T10NB

CGF50-T10NC

CGF50-T10PA

CGF50-T10PB

CGF50-T10PC

CGF70-T15NA

CGF70-T15NB

CGF70-T15NC

CGF70-T15PA

CGF70-T15PB

CGF70-T15PC

Type standard

CGF50E-T10NA

CGF50E-T10NB

CGF50E-T10NC

CGF50E-T10PA

CGF50E-T10PB

CGF50E-T10PC

CGF70E-T15NA

CGF70E-T15NB

CGF70E-T15NC

CGF70E-T15PA

CGF70E-T15PB

CGF70E-T15PC

Distance de détection

10m

15m

Hystérésis

3-20%

Source lumineuse

LED infrarouge (880nm)

Courant de consommation

40mA

Alimentation électrique
(Tension de fonctionnement)

10-30VDC

Temps de réponse

< 8,2ms

Tension résiduelle

Max. 1V

Influence de la température

Max. ±10% pour la distance de détection à une température ambiante de 20℃

Sortie de contrôle

Max. 200mA

Résistance d'isolation

Min. 50MΩ (à 500VDC megger)

Rigidité diélectrique

1500VAC 50/60Hz pendant 1 minute

Vibration

Amplitude de 1mm à une fréquence de 10 à 55Hz (pendant 1 min.)

dans chaque direction X, Y, Z pendant 2 heures

Choc

500 m/s2 (environ 50G) dans les directions X, Y, Z pour 3 fois

Indicateur

Indicateur de fonctionnement (LED rouge)

Température ambiante

-15~+55℃ (sans formation de glace)

Température de stockage

-15~+55℃ (Pas de givrage)

Humidité ambiante

35~95%HR (Pas de condensation)

Circuit de protection

Circuit de protection contre les surtensions, circuit de protection contre les surintensités

Matériel

Boîtier : ABS, Surface de détection : PMMA,

Câble standard (gris) : Chlorure de polyvinyle (PVC),

Câble résistant à l'huile (noir) : Chlorure de polyvinyle résistant à l'huile (PVC)

Câble

Type haut de gamme

φ6, 2P,3P,4P, 2m

/

(AWG22, Diamètre du noyau: 0,1 mm,

Nombre de noyaux: 22,

Diamètre de l'isolant : φ1,25

/

Type standard

φ6, 2P,3P,4P, 1,5m

/

(AWG22, Diamètre du noyau: 0,1 mm,

Nombre de noyaux: 22,

Diamètre de l'isolant : φ1,25

/

Protection

IP65
