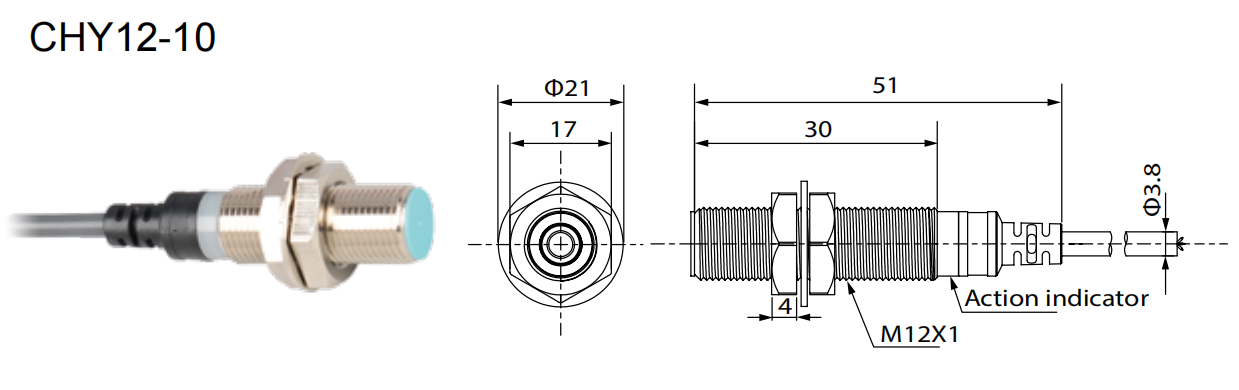

CXY12-10
◼ Protection contre les surtensions, protection contre l'inversion de polarité
◼ Cycle de vie d'utilisation long et haute fiabilité, installation facile, prix économique
◼ Indication de l'état LED rouge, facile à confirmer la situation de travail
◼ Structure de protection IP67 (norme IEC)
|
Article |
Code |
Description |
|
1 Code de l'entreprise |
C |
Code de l'entreprise |
|
2 Nom du produit |
X |
Capteur magnétique |
|
3 Forme de la coque |
Y |
En forme de cylindre |
|
4 Code de dimension |
12 |
12=M12 |
|
5 Type de produit |
Sans |
Type haut de gamme |
|
6 Distance de détection |
10 |
10=10mm |
|
7 Mode de sortie |
K |
AC 2 fils |
|
L |
DC 2 fils |
|
|
8 État de sortie |
A |
NO |
|
B |
NC |
|
|
C |
NO+NC |
|
|
9 Connexion |
Sans |
Sans : Fil conducteur |
|
T |
Plug-in |
|
|
R |
Câblage des fils Plug-in |
Spécifications
|
Modèle |
CXY08-10LA CXY08-10KA |
CXY12-10LA CXY12-10KA |
CXY18-10LA CXY18-10KA |
CXF18-10LA CXF18-10KA |
|
Distance de détection |
10mm |
10mm |
10mm |
10mm |
|
Hystérésis |
3-20% |
|||
|
Courant de consommation |
10mA |
|||
|
Alimentation électrique
|
12-240VDC/AC |
|||
|
Fréquence de réponse |
100Hz |
|||
|
Tension résiduelle |
Max. 3V |
|||
|
Influence par température. |
Max. ±10% pour la distance de détection à une température ambiante de 20℃ |
|||
|
Sortie de contrôle |
Max. 200mA |
|||
|
Résistance d'isolation |
Min. 50MΩ (à 500VDC megger) |
|||
|
Rigidité diélectrique |
1500VAC 50/60Hz pendant 1 minute |
|||
|
Vibration |
Amplitude de 1mm à une fréquence de 10 à 55Hz (pendant 1 min.) dans chaque direction X, Y, Z pendant 2 heures |
|||
|
Choc |
500m/s2 (environ 50G) dans les directions X, Y, Z pour 3 fois |
|||
|
Indicateur |
Indicateur d'opération (LED rouge) |
|||
|
Température ambiante |
-15~+55℃ (sans givrage) |
|||
|
Température de stockage |
-15~+55℃ (sans givrage) |
|||
|
Humidité ambiante |
35~95%HR (sans condensation) |
|||
|
Circuit de protection |
Circuit de protection contre les surtensions |
|||
|
Matériel |
Boîtier/écrou : laiton nickelé, Rondelle : fer nickelé,
Surface de détection : PBT, standard
Câble résistant à l'huile (noir) : chlorure de polyvinyle (PVC) résistant à l'huile |
|||
|
Câble |
φ2,8, 2P, 2m |
φ3,8, 2P, 2m |
φ4,8, 2P, 2m |
|
|
(AWG22, diamètre du noyau :
Nombre de noyaux : 22, Diamètre de l'isolant : φ1,25 |
(AWG22, diamètre du noyau :
Nombre de noyaux : 25, Diamètre de l'isolant : φ1,25 |
(AWG22, diamètre du noyau : 0,1 mm, Nombre de noyaux : 30, Diamètre de l'isolant : φ1,25 |
||
|
Protection |
IP67 |
|||
